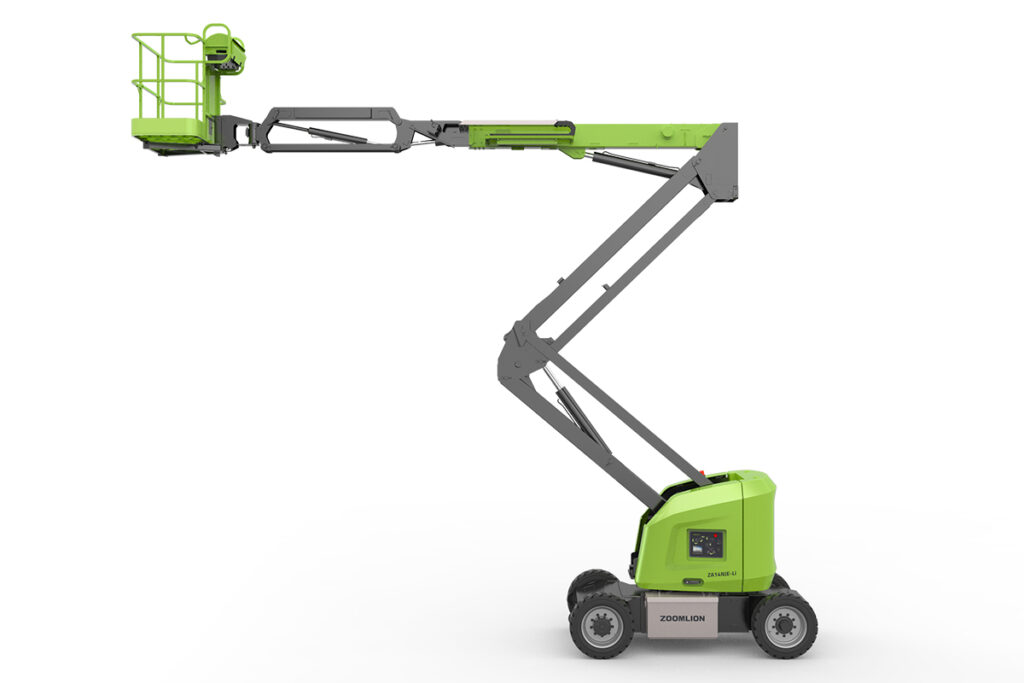

ZA14NJE

Plataforma Articulada

Eléctrica

Altura de trabalho: 16 m

Conceção da lança simetricamente disposta, elevada rigidez estrutural e baixa deflexão da lança.
O avançado sistema de controlo duplo (controlo da válvula + controlo da bomba) oferece um controlo eficiente, suave e economizador de energia.
O sistema preciso e eficiente de acionamento por deslocamento AC proporciona uma elevada potência e um controlo estável, sem necessidade de manutenção do motor.
Sistema de energia auxiliar independente para uma aplicação mais segura.
Bateria de tubo de alta capacidade + carregador rápido para uma vida útil prolongada da bateria de 5 anos e tempo de funcionamento (apenas ZA14NJE).
A bateria de lítio de alta capacidade tem uma longa duração de 8 anos e uma garantia de 5 anos, sendo que todo o ciclo de vida é isento de manutenção (apenas ZA14NJE-Li).
Carregador rápido standard para um tempo de carregamento curto de 7 horas (apenas ZA14NJE-Li).
O sistema preciso e eficiente de acionamento por deslocamento AC proporciona uma elevada potência e um controlo estável, sem necessidade de manutenção do motor.

Especificações técnicas
Modelo	ZA14NJE
Dimensões
Altura de trabalho	16 m
Altura da plataforma	14 m
Alcance horizontal	8.14 m
Altura máxima da articulação do braço	7.74 m
A – Comprimento com o braço recolhido	6.5 m
B – Largura com o braço recolhido	1.75 m
C – Altura com o braço recolhido	2 m
D – Comprimento do cesto	1.52 m
E – Largura do cesto	0.76 m
F – Distância entre eixos	2.05 m
G – Distância ao solo	0.20 m
I – Comprimento de transporte (cesto para dentro)
J – Altura de transporte (cesto para dentro)
Desempenho
Capacidade da plataforma (não limitada/limitada)	230 kg
Velocidade de deslocação	6,1 km/h (5,4 km/h – Li)
Capacidade de classificação	30% (17°)
Oscilação do eixo
Raio de viragem (interno)	0.79 m
Raio de viragem (exterior)	3.15 m
Rotação da torre	360° contínuo
Oscilação do cesto	±90°
H – Balanço da cauda	0 m
Inclinação máxima de trabalho	3°/4°
Velocidade máxima do vento	12,5 m/s
Potência
Bateria	2 × 24V / 320Ah (48V / 315Ah Li)
Carregador	48V / 35A (48V / 60A Li)
Motor de deslocação	AC 32V / 3,3 kW
Motor de elevação	AC 32V / 7 kW
Energia auxiliar	Bomba eléctrica de 12V DC
Capacidade do depósito hidráulico	30 L
Pneus
Tipo de pneu	250-15 Pneus maciços 240/55D17.5 Pneus com enchimento de espuma
Peso
Total	6700 kg

Configuração do equipamento
● Padrão ○ Opcional
Modelo	ZA14NJE
Artigo
Alarme de todos os movimentos	●
Trompa	●
Botão de paragem de emergência	●
Carregador de bateria inteligente 35A
Controlo proporcional	●
Função de elevação vertical
Manípulo para a direção
Luz estroboscópica a funcionar	●
Pneus maciços sem costura
Ecrã LED de 4,3	●
Proteção contra pilha fraca
Porta com fecho automático	●
Rotação do aparo
Sistema de descida de emergência	●
Sistema de deteção de carga	●
Sistema de diagnóstico a bordo	●
Sistema de nivelamento automático	●
Sistema de proteção em caso de capotamento	●
Temporizador
Indicação do nível da bateria
Carregamento rápido	●
Dispositivo anti-esmagamento	●
Sistema de gestão da bateria	●
Eixo de oscilação
Função de descida rápida
Alimentação eléctrica AC da plataforma	○
Luzes de trabalho da plataforma	○
Linha de ar para a plataforma	○
Bomba auxiliar eléctrica
Cobertura da consola do cesto
Pneus que não marcam	○
Cesto 1,83 × 0,76 m
